Виды метчиков

Метчик— это режущий инструмент, предназначенный для нарезания внутренней резьбы в отверстиях различного диаметра. Он представляет собой цилиндрический стержень с канавками и режущими кромками, расположенными по винтовой линии. Метчики применяются как в ручных, так и в автоматизированных условиях, в зависимости от их конструкции.

В зависимости от материала заготовки и условий работы, метчики могут иметь различную геометрию, тип канавок и способ крепления. Широко используются в машиностроении, строительстве, ремонте и других отраслях промышленности.

Современные метчики изготавливаются из высокопрочных материалов, что обеспечивает их износостойкость и долговечность. Выбор конкретного типа метчика зависит от поставленной задачи, материала заготовки и способа обработки.

Нарезание резьбы метчиками — один из самых распространённых способов получения внутренней резьбы в металле и других материалах. Он отличается высокой точностью и доступностью даже в полевых условиях.

Материал метчиков и применение

Метчики изготавливаются из инструментальной стали, быстрорежущей стали (Р18, Р6М5), а также из твёрдых сплавов. Метчики из быстрорежущей стали обладают высокой износостойкостью и применяются при обработке сталей и чугуна.

Твёрдосплавные метчики используются при работе с труднообрабатываемыми материалами, такими как нержавеющая сталь, титан и жаропрочные сплавы. Они обеспечивают высокую точность и увеличенный срок службы.

Для работы с цветными металлами и мягкими сплавами часто используются метчики из инструментальной стали. Они дешевле и обладают хорошими режущими свойствами при низких нагрузках.

Выбор материала метчика напрямую влияет на его производительность и срок службы. При выборе инструмента необходимо учитывать тип обрабатываемого материала и условия работы.

Основные параметры метчика

Основными параметрами метчика являются диаметр резьбы, шаг, тип резьбы, количество заходов, направление резьбы и форма стружечных канавок. Эти параметры определяют область применения инструмента.

Диаметр резьбы указывает на размер внутренней резьбы, которая будет нарезана. Шаг резьбы — это расстояние между двумя соседними витками. Он может быть крупным, мелким или нормальным.

Тип резьбы определяет стандарт, по которому нарезается резьба: метрическая, дюймовая, трубная и другие. Также важен класс точности метчика, который влияет на качество резьбы.

Количество заходов и форма канавок влияют на процесс удаления стружки и распределение нагрузки на режущие кромки. Это особенно важно при автоматизированной обработке.

Как выбрать сверло под метчик

Для правильного нарезания резьбы важно предварительно просверлить отверстие нужного диаметра. Диаметр отверстия зависит от шага и типа резьбы. Для метрической резьбы используется формула: D = d – P, где D — диаметр отверстия, d — номинальный диаметр резьбы, P — шаг.

Для дюймовой резьбы используются специальные таблицы, где указаны рекомендуемые диаметры сверл. Неправильный диаметр отверстия может привести к поломке метчика или некачественной резьбе.

При выборе сверла необходимо учитывать материал заготовки. Для стали используются свёрла из быстрорежущей стали, для цветных металлов — из инструментальной.

Также важно учитывать длину сверла и его жёсткость. При сверлении глубоких отверстий рекомендуется использовать удлинённые свёрла с покрытием, чтобы избежать отклонения от оси.

Классификация метчиков по способу использования

Метчики различаются по способу использования: ручные, машинно-ручные и машинные. Выбор типа зависит от условий работы, требуемой точности и объёма обработки.

Ручные метчики применяются при единичном или мелкосерийном производстве, когда требуется нарезать резьбу в труднодоступных местах. Они имеют квадратный хвостовик для закрепления в воротке.

Машинно-ручные метчики совмещают свойства ручных и машинных. Они могут использоваться как вручную, так и в патроне станка. Их конструкция позволяет работать с большей производительностью.

Машинные метчики предназначены для использования на станках с ЧПУ и сверлильных станках. Они обеспечивают высокую точность и скорость обработки при автоматизированном цикле.

Ручные метчики

Ручные метчики имеют квадратный хвостовик и предназначены для работы с воротком. Они используются при монтажных работах, ремонте и в условиях, где нет доступа к станкам.

Конструкция ручных метчиков позволяет точно контролировать усилие, прикладываемое при нарезании резьбы. Это снижает риск поломки инструмента и повреждения резьбы.

Ручные метчики часто поставляются в комплекте с воротками и направляющими втулками. Это обеспечивает точность и удобство работы в полевых условиях.

Они особенно популярны среди слесарей, монтажников и механиков, работающих с различными металлическими заготовками.

Машинно-ручные метчики

Машинно-ручные метчики имеют универсальную конструкцию, позволяющую использовать их как вручную, так и на станках. Это делает их удобными для мелкосерийного производства.

Их хвостовик может быть как квадратным, так и цилиндрическим с шлицем. Это позволяет использовать их с различными зажимными устройствами.

Машинно-ручные метчики обеспечивают высокую точность и могут использоваться как при ручной, так и при автоматизированной обработке.

Они находят применение в ремонтных мастерских, малых предприятиях и на производственных участках с переменными условиями работы.

Машинные метчики

Машинные метчики предназначены для работы на станках с ЧПУ, сверлильных и токарных станках. Они имеют цилиндрический хвостовик и могут быть оснащены цанговым зажимом.

Эти метчики отличаются высокой точностью и стабильностью параметров. Их используют при серийном и массовом производстве.

Машинные метчики могут иметь различные типы канавок и геометрию, что позволяет оптимизировать процесс нарезания резьбы под конкретный материал.

Они обеспечивают высокую производительность и минимальные допуски, что делает их незаменимыми в современном машиностроении.

Классификация метчиков по типу резьбы

Метчики различаются по типу резьбы, которую они нарезают. Основные типы: метрические, дюймовые, трубные, гаечные, шахматные, конические и раскатные.

Выбор типа резьбы зависит от конструктивных требований изделия и используемых стандартов. Каждый тип имеет свои особенности и область применения.

Метрические и дюймовые метчики наиболее распространены и используются в большинстве отраслей промышленности. Трубные и гаечные — в специализированных сферах.

Конические и шахматные метчики применяются в особых случаях, где требуется высокая герметичность соединения или нестандартная геометрия резьбы.

Метрические метчики

Метрические метчики используются для нарезания резьбы по метрической системе. Они имеют шаг, выраженный в миллиметрах. Шаг может быть крупным, нормальным или мелким.

Наиболее распространённые диаметры: от М3 до М30. Метрические метчики широко применяются в машиностроении, автомобилестроении и строительстве.

Они обеспечивают высокую точность и совместимость с международными стандартами. Это делает их универсальными для большинства задач.

Метрические метчики изготавливаются как ручные, так и машинные, что позволяет использовать их в различных условиях.

Дюймовые метчики

Дюймовые метчики применяются в странах, использующих имперскую систему мер. Они имеют шаг, выраженный в долях дюйма.

Дюймовая резьба часто используется в авиационной, судостроительной и энергетической отраслях. Она отличается высокой прочностью соединений.

Дюймовые метчики могут быть как с крупным, так и с мелким шагом. Это позволяет точно подбирать параметры под конкретное изделие.

Они изготавливаются по стандартам ANSI и BSP, что обеспечивает их совместимость с зарубежным оборудованием.

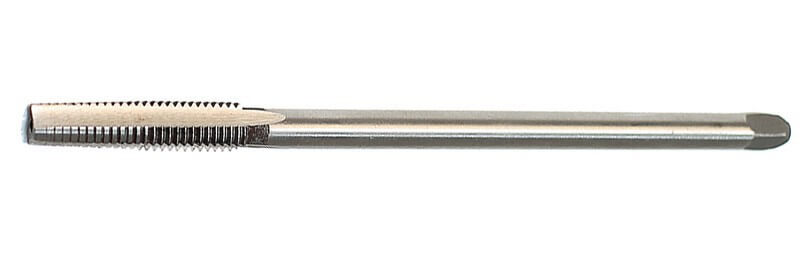

Гаечные метчики

Гаечные метчики используются для нарезания резьбы в гайках и других крепёжных элементах. Они имеют специальную геометрию, обеспечивающую точное совпадение с резьбой болтов.

Гаечные метчики применяются в сборочном производстве, где требуется высокая точность подгонки крепежа. Они обеспечивают минимальные допуски и высокое качество поверхности.

Они могут быть как ручными, так и машинными, что позволяет использовать их в различных условиях. Гаечные метчики часто поставляются в комплектах с болтами.

Гаечные метчики особенно востребованы в автомобилестроении, авиастроении и судостроении, где важна надёжность соединений.

Трубные метчики

Трубные метчики используются для нарезания резьбы на трубах и фитингах. Они обеспечивают герметичность соединения без дополнительных уплотнителей.

Трубная резьба может быть цилиндрической или конической. Коническая резьба обеспечивает более высокую герметичность за счёт плотного прилегания витков.

Трубные метчики применяются в водопроводных, газовых и нефтяных системах. Они обеспечивают надёжное соединение под давлением.

Они изготавливаются по стандартам BSP, NPT и других, что обеспечивает их совместимость с международным оборудованием.

Шахматные метчики

Шахматные метчики используются для нарезания резьбы с переменным шагом. Они применяются в специализированных соединениях, где требуется высокая точность.

Шахматная резьба отличается повышенной герметичностью и устойчивостью к вибрациям. Она используется в ответственных соединениях.

Шахматные метчики изготавливаются по специальным заказам и применяются в авиационной и космической промышленности.

Их использование требует специального оборудования и высокой квалификации оператора.

Конические метчики

Конические метчики используются для нарезания конической резьбы. Они обеспечивают плотное прилегание витков и высокую герметичность соединения.

Коническая резьба применяется в трубопроводах, где требуется надёжное соединение под давлением. Она также используется в крепёжных элементах.

Конические метчики изготавливаются по стандартам NPT, BSPT и другим. Они обеспечивают высокую точность и совместимость.

Они требуют точной настройки оборудования и контроля параметров резьбы.

Метчики-раскатники

Метчики-раскатники используются для формирования резьбы методом пластической деформации. Они не срезают материал, а выдавливают резьбу.

Этот метод обеспечивает высокую прочность резьбы и отсутствие стружки. Он применяется в ответственных соединениях.

Метчики-раскатники требуют высокой точности предварительного отверстия. Они применяются в серийном производстве.

Они обеспечивают высокое качество поверхности и увеличенный срок службы резьбового соединения.

Классификация метчиков по типу стружечной канавки

Метчики различаются по форме и направлению стружечных канавок. Это влияет на процесс удаления стружки и распределение нагрузки на режущие кромки.

Основные типы: прямые, прямые с подточкой и спиральные. Выбор типа канавки зависит от материала заготовки и условий обработки.

Прямые канавки обеспечивают хорошее удаление стружки при обработке мягких материалов. Спиральные — при работе с вязкими металлами.

Подточка канавок улучшает стружкоотвод и снижает вероятность заклинивания метчика в отверстии.

Прямые метчики

Прямые метчики имеют стружечные канавки, расположенные параллельно оси инструмента. Они обеспечивают хорошее удаление стружки при обработке мягких материалов.

Прямые метчики применяются при нарезании резьбы в цветных металлах, алюминии и пластиках. Они просты в изготовлении и недороги.

Они могут использоваться как в ручных, так и в машинных условиях. Прямые метчики обеспечивают высокую точность при правильной настройке.

Они требуют регулярной очистки канавок от стружки, особенно при обработке вязких материалов.

Прямые метчики с подточкой

Прямые метчики с подточкой имеют уменьшенный диаметр в зоне канавок. Это улучшает стружкоотвод и снижает трение.

Подточка уменьшает вероятность заклинивания метчика в отверстии. Это особенно важно при работе с глубокими отверстиями.

Прямые метчики с подточкой применяются при серийной обработке и на станках с ЧПУ. Они обеспечивают высокую производительность.

Они требуют точной настройки параметров резания и контроля состояния инструмента.

Спиральные метчики

Спиральные метчики имеют канавки, расположенные по винтовой линии. Это улучшает стружкоотвод и снижает нагрузку на режущие кромки.

Спиральные метчики применяются при обработке вязких материалов, таких как нержавеющая сталь и алюминиевые сплавы.

Они обеспечивают высокое качество резьбы и увеличенный срок службы. Спиральные метчики особенно эффективны при автоматизированной обработке.

Они требуют точной настройки направления вращения и параметров подачи.
