Гравер DJTOL с плоским торцом для тонкой гравировки по дереву, меди, латуни, алюминию
Что входит в категорию
Длинные концевые граверы с плоским торцом — это режущий инструмент для глубокой объемной (барельефной) обработки, относящийся к серии специализированного инструмента для деревообработки. Категория объединяет концевые фрезы с удлиненной рабочей частью и плоским торцом, предназначенные для выборки глубокого рельефа и объемных элементов. В отличие от коротких гравировальных фрез, здесь увеличенная длина режущей кромки позволяет заглубляться в заготовку на значительную глубину без потери устойчивости инструмента.
Для каких задач применяется
Инструмент категории используется для глубокой объемной резьбы и рельефного фрезерования: выборки углублений, формирования барельефов, обработки внутренних полостей и объемных декоративных элементов. Плоский торец обеспечивает ровное дно выборки, что востребовано при создании глубоких карманов и рельефных композиций.
Материалы обработки
Граверы предназначены для среднего и глубокого рельефа по таким материалам, как:
- красное дерево (твердые породы);
- мягкие и твердые породы древесины;
- ПВХ.
Выбор исполнения зависит от обрабатываемого материала и требуемой стойкости кромки.
Основные разновидности

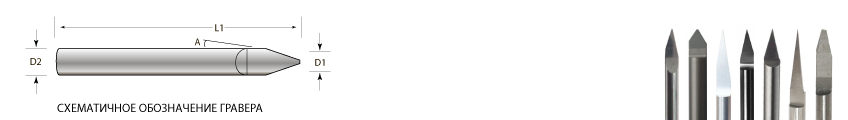

В категории представлены граверы, различающиеся по геометрии и типоразмерам:
- по углу заточки — 25° и 30°, что влияет на конусность стенки рельефа;
- по диаметру хвостовика — 3,175 мм, 4 мм и 6 мм;
- по диаметру кончика — от 0,3 до 1,0 мм;
- по длине режущей части — 18, 20 и 25 мм;
- по общей длине — 38, 45 и 55 мм.
Также предусмотрено несколько серий исполнения режущей части (N, A, AA, 3A), отличающихся материалом и износостойкостью.
Как выбрать
При подборе ориентируются на:
- глубину рельефа — чем глубже выборка, тем больше требуется длина режущей части;
- детализацию — малый диаметр кончика (0,3–0,5 мм) нужен для тонких элементов, крупный (0,6–1,0 мм) — для производительной выборки;
- угол заточки — определяет наклон стенки рельефа;
- посадочный диаметр — должен соответствовать цанге станка (3,175, 4 или 6 мм);
- материал заготовки — для твердых пород выбирают более износостойкое исполнение режущей части.
Применение в производстве
Типовой сценарий: изготовление декоративных панелей, мебельных фасадов, элементов резьбы и художественного рельефа. Заготовка из массива древесины или ПВХ устанавливается на фрезерно-гравировальный станок с ЧПУ; длинный концевой гравер с плоским торцом выполняет последовательную выборку рельефа на заданную глубину, формируя объемное изображение с ровным дном и четкими стенками.
