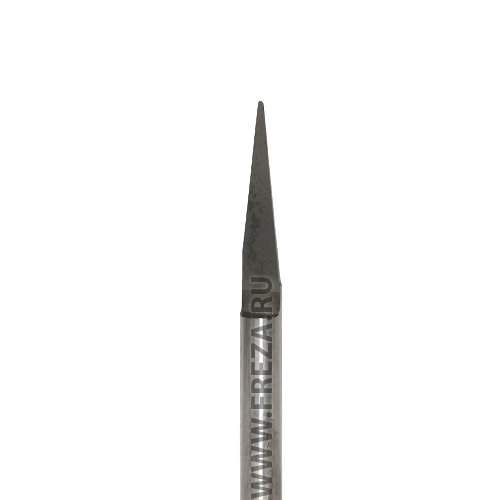

Гравер DJTOL AAYDJ3.1006 — гравировальная фреза для обработки заготовок на станках ЧПУ. Инструмент применяют для получения надписей, логотипов, контуров, канавок и рельефных элементов при изготовлении клише, рекламной и сувенирной продукции, ювелирных изделий, штампов, табличек и шильдов. Выбор гравера определяется тем, какой профиль должен получить материал после обработки.
Геометрия инструмента: Гравер со сферическим торцем. Она определяет форму профиля, который гравер формирует при движении по траектории станка ЧПУ, поэтому её учитывают при выборе инструмента под конкретную производственную задачу.
Гравер DJTOL AAYDJ3.1006 предназначен для обработки следующих материалов: Акрил, ПВХ, МДФ, Дерево, Фанера, АБС, Пенопласт, ДВП, Ламинат, ДСП, Текстолит, Медь, Латунь, Композит, Магний, Алюминий. Выбор инструмента по материалу позволяет учитывать особенности заготовки при изготовлении клише, рекламной и сувенирной продукции, табличек, шильдов и других изделий на станке ЧПУ.
Диаметр режущей части 1.2 мм определяет размер рабочей зоны инструмента. При выполнении мелкой гравировки он влияет на возможность обработки небольших элементов, а при более широкой выборке — на размер формируемого участка.
Угол рабочей части 10° характеризует форму инструмента. Для конических и пирамидальных граверов этот параметр влияет на ширину формируемой линии при изменении глубины обработки, поэтому его учитывают при изготовлении надписей, контуров и других элементов с заданным профилем.
Количество зубьев — 1 шт. Этот параметр учитывают при назначении подачи и частоты вращения шпинделя, поскольку при заданной подаче количество режущих кромок влияет на нагрузку на отдельный зуб.
Длина режущей части 14.5 мм определяет рабочую зону инструмента. Её сопоставляют с требуемой глубиной обработки и толщиной заготовки. Для конкретной операции используется необходимая рабочая длина инструмента без избыточного вылета.
Диаметр хвостовика 3.175 мм определяет совместимость гравера с системой крепления шпинделя. Для установки используется цанга соответствующего размера. Совпадение диаметра хвостовика и посадочного размера цанги необходимо для надёжной фиксации инструмента.
Общая длина инструмента 40 мм учитывается при установке в шпиндель и выборе рабочего вылета. Длины должно быть достаточно для доступа к заготовке, а лишний вылет без необходимости использовать не следует.
Страна происхождения — Китай.
Гравер выбирают от конечной производственной задачи: требуемой формы обработки, материала и необходимой детализации.
Перед установкой Гравер DJTOL AAYDJ3.1006 необходимо проверить соответствие хвостовика диаметром 3.175 мм используемой цанге и надёжность фиксации инструмента в шпинделе.
Гравер DJTOL AAYDJ3.1006 — сферическая фреза для ЧПУ
Гравер DJTOL AAYDJ3.1006 — это концевой инструмент со сферическим торцем, предназначенный для точной обработки поверхностей на станках с ЧПУ. Радиус закругления 0.6 мм позволяет выполнять тонкую выборку рельефа, гравировку и объемное фрезерование, где важна плавность линий и чистота стенок. Инструмент подходит как для художественной гравировки, так и для чистовой доводки деталей из мягких и цветных материалов. Если вам нужна фреза для ЧПУ, работающая с деревом, пластиком и цветным металлом одновременно, этот гравер закрывает широкий круг задач.
Характеристики и применение
Каждый параметр напрямую влияет на результат работы:
- Радиус 0.6 мм — формирует сферический профиль реза, обеспечивает плавные переходы и мелкую детализацию рельефа.
- Длина режущей части 14.5 мм — дает запас для заглубления при выборке пазов и объемных элементов.
- Диаметр хвостовика 3.175 мм — стандартный посадочный размер для большинства цанг малых станков с ЧПУ.
- Общая длина 40 мм — компактный корпус, удобный для работы в ограниченном пространстве.
- Угол 10 градусов — узкий конус повышает жесткость режущей кромки и точность входа в материал.
- Один зуб — обеспечивает свободный отвод стружки, что важно при обработке вязких материалов.
- Сплав K55UF — материал с высокой износостойкостью, сохраняющий кромку при фрезеровании абразивных и цветных металлов.
Вид инструмента — гравер со сферическим торцем, поэтому он одинаково хорошо работает и в гравировке, и в объемной резке.
Преимущества и особенности
- Сферический торец с радиусом 0.6 мм дает гладкую поверхность без резких ступеней при чистовой обработке.
- Сплав K55UF продлевает срок службы инструмента при работе с медью, латунью, алюминием и магнием.
- Один зуб снижает риск забивания стружкой при фрезеровании акрила, ПВХ и АБС.
- Угол 10 градусов повышает устойчивость к боковым нагрузкам при заглублении.
- Хвостовик 3.175 мм совместим с распространенными цангами малых станков.
- Широкий список обрабатываемых материалов делает инструмент универсальным решением для мастерской.
Совместимость и использование
Гравер DJTOL AAYDJ3.1006 устанавливается в станки с ЧПУ и фрезеры с цангой под хвостовик 3.175 мм. Инструмент рассчитан на обработку акрила, ПВХ, МДФ, дерева, фанеры, АБС, пенопласта, ДВП, ламината, ДСП, текстолита, меди, латуни, композита, магния и алюминия. Такое сочетание материалов позволяет использовать
