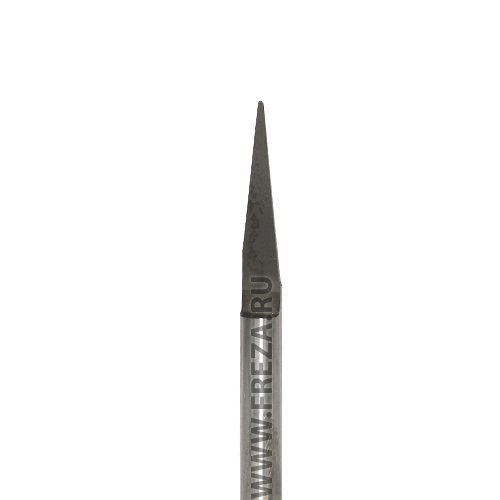

Гравер DJTOL AYDJ63004 — гравировальная фреза для обработки заготовок на станках ЧПУ. Инструмент применяют для получения надписей, логотипов, контуров, канавок и рельефных элементов при изготовлении клише, рекламной и сувенирной продукции, ювелирных изделий, штампов, табличек и шильдов. Выбор гравера определяется тем, какой профиль должен получить материал после обработки.
Геометрия инструмента: Гравер со сферическим торцем. Она определяет форму профиля, который гравер формирует при движении по траектории станка ЧПУ, поэтому её учитывают при выборе инструмента под конкретную производственную задачу.
Гравер DJTOL AYDJ63004 предназначен для обработки следующих материалов: Акрил, ПВХ, МДФ, Дерево, Фанера, АБС, Пенопласт, ДВП, Ламинат, ДСП, Текстолит, Медь, Латунь, Композит, Магний, Алюминий. Выбор инструмента по материалу позволяет учитывать особенности заготовки при изготовлении клише, рекламной и сувенирной продукции, табличек, шильдов и других изделий на станке ЧПУ.
Угол рабочей части 30° характеризует форму инструмента. Для конических и пирамидальных граверов этот параметр влияет на ширину формируемой линии при изменении глубины обработки, поэтому его учитывают при изготовлении надписей, контуров и других элементов с заданным профилем.
Радиус R 0.4 мм определяет закругление рабочей части. Этот размер учитывают при обработке канавок, рельефов и профилей, где требуется получить скруглённую форму поверхности.
Количество зубьев — 1 шт. Этот параметр учитывают при назначении подачи и частоты вращения шпинделя, поскольку при заданной подаче количество режущих кромок влияет на нагрузку на отдельный зуб.
Длина режущей части 10.4 мм определяет рабочую зону инструмента. Её сопоставляют с требуемой глубиной обработки и толщиной заготовки. Для конкретной операции используется необходимая рабочая длина инструмента без избыточного вылета.
Диаметр хвостовика 6 мм определяет совместимость гравера с системой крепления шпинделя. Для установки используется цанга соответствующего размера. Совпадение диаметра хвостовика и посадочного размера цанги необходимо для надёжной фиксации инструмента.
Общая длина инструмента 47 мм учитывается при установке в шпиндель и выборе рабочего вылета. Длины должно быть достаточно для доступа к заготовке, а лишний вылет без необходимости использовать не следует.
Страна происхождения — Китай.
Для стабильной обработки геометрию гравера сопоставляют с материалом заготовки, требуемым профилем и возможностями станка ЧПУ.
Перед установкой Гравер DJTOL AYDJ63004 необходимо проверить соответствие хвостовика диаметром 6 мм используемой цанге и надёжность фиксации инструмента в шпинделе.
