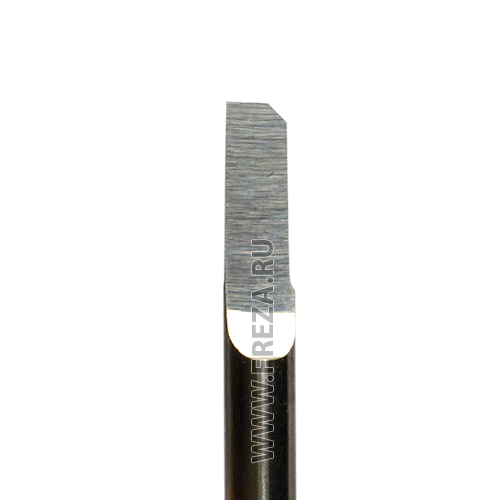

Гравер N0ZX3.1.508 — гравировальная фреза для обработки заготовок на станках ЧПУ. Инструмент применяют для получения надписей, логотипов, контуров, канавок и рельефных элементов при изготовлении клише, рекламной и сувенирной продукции, ювелирных изделий, штампов, табличек и шильдов. Геометрия гравера определяет характер обработки и форму следа, который инструмент оставляет на поверхности детали.
Геометрия инструмента: Гравер прямой. Она определяет форму профиля, который гравер формирует при движении по траектории станка ЧПУ, поэтому её учитывают при выборе инструмента под конкретную производственную задачу.
Гравер N0ZX3.1.508 предназначен для обработки следующих материалов: Акрил, ПВХ, Двухслойные пластики. Выбор инструмента по материалу позволяет учитывать особенности заготовки при изготовлении клише, рекламной и сувенирной продукции, табличек, шильдов и других изделий на станке ЧПУ.
Тип обработки: Черновая, Чистовая, Контурная. Эта характеристика помогает сопоставить инструмент с конкретной операцией на станке ЧПУ и понять назначение его рабочей геометрии.
Диаметр режущей части 1.5 мм определяет размер рабочей зоны инструмента. При выполнении мелкой гравировки он влияет на возможность обработки небольших элементов, а при более широкой выборке — на размер формируемого участка.
Количество зубьев — 1 шт. Этот параметр учитывают при назначении подачи и частоты вращения шпинделя, поскольку при заданной подаче количество режущих кромок влияет на нагрузку на отдельный зуб.
Длина режущей части 8 мм определяет рабочую зону инструмента. Её сопоставляют с требуемой глубиной обработки и толщиной заготовки. Для конкретной операции используется необходимая рабочая длина инструмента без избыточного вылета.
Диаметр хвостовика 3.175 мм определяет совместимость гравера с системой крепления шпинделя. Для установки используется цанга соответствующего размера. Совпадение диаметра хвостовика и посадочного размера цанги необходимо для надёжной фиксации инструмента.
Общая длина инструмента 38 мм учитывается при установке в шпиндель и выборе рабочего вылета. Длины должно быть достаточно для доступа к заготовке, а лишний вылет без необходимости использовать не следует.
Страна происхождения — Китай.
При серийном производстве правильный выбор геометрии позволяет заранее определить характер получаемой канавки, линии или рельефа.
Перед установкой Гравер N0ZX3.1.508 необходимо проверить соответствие хвостовика диаметром 3.175 мм используемой цанге и надёжность фиксации инструмента в шпинделе.
