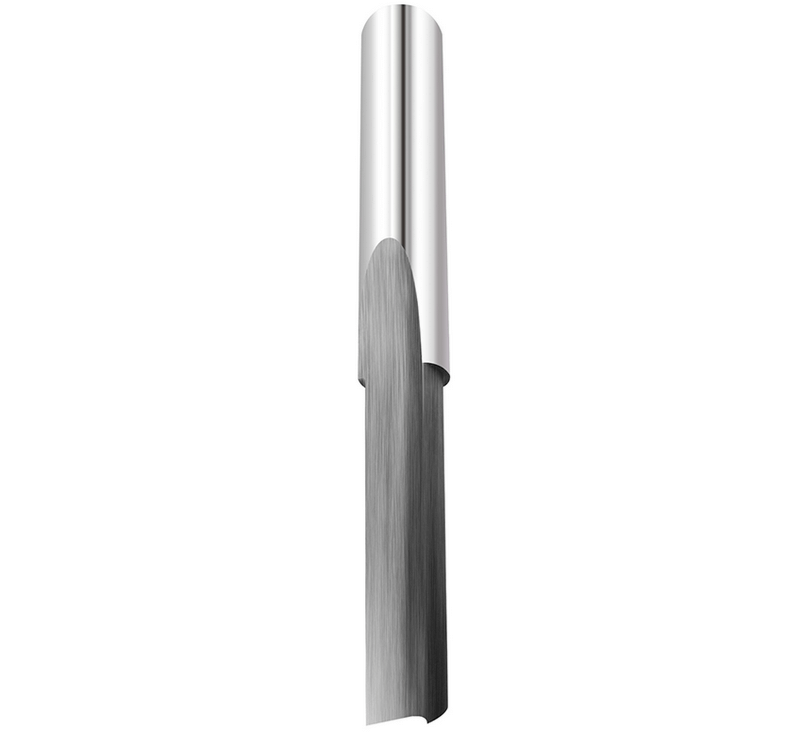

Гравер прямой с торцом «полумесяц» D=3.175x12x38 S=3.175 Tideway LC30300175 — гравировальная фреза для обработки заготовок на станках ЧПУ. Инструмент применяют для получения надписей, логотипов, контуров, канавок и рельефных элементов при изготовлении клише, рекламной и сувенирной продукции, ювелирных изделий, штампов, табличек и шильдов. Геометрия гравера определяет характер обработки и форму следа, который инструмент оставляет на поверхности детали.
Геометрия инструмента: Гравер прямой. Она определяет форму профиля, который гравер формирует при движении по траектории станка ЧПУ, поэтому её учитывают при выборе инструмента под конкретную производственную задачу.
Гравер прямой с торцом «полумесяц» D=3.175x12x38 S=3.175 Tideway LC30300175 предназначен для обработки следующих материалов: Акрил, ПВХ, МДФ, Дерево, Фанера, АБС, Пенопласт, ДВП, Ламинат, ДСП, Текстолит, Медь, Латунь, Композит, Магний, Алюминий. Выбор инструмента по материалу позволяет учитывать особенности заготовки при изготовлении клише, рекламной и сувенирной продукции, табличек, шильдов и других изделий на станке ЧПУ.
Диаметр режущей части 3.175 мм определяет размер рабочей зоны инструмента. При выполнении мелкой гравировки он влияет на возможность обработки небольших элементов, а при более широкой выборке — на размер формируемого участка.
Количество зубьев — 1 шт. Этот параметр учитывают при назначении подачи и частоты вращения шпинделя, поскольку при заданной подаче количество режущих кромок влияет на нагрузку на отдельный зуб.
Длина режущей части 12 мм определяет рабочую зону инструмента. Её сопоставляют с требуемой глубиной обработки и толщиной заготовки. Для конкретной операции используется необходимая рабочая длина инструмента без избыточного вылета.
Диаметр хвостовика 3.175 мм определяет совместимость гравера с системой крепления шпинделя. Для установки используется цанга соответствующего размера. Совпадение диаметра хвостовика и посадочного размера цанги необходимо для надёжной фиксации инструмента.
Общая длина инструмента 38 мм учитывается при установке в шпиндель и выборе рабочего вылета. Длины должно быть достаточно для доступа к заготовке, а лишний вылет без необходимости использовать не следует.
Страна происхождения — Тайвань.
Для стабильной обработки геометрию гравера сопоставляют с материалом заготовки, требуемым профилем и возможностями станка ЧПУ.
Перед установкой Гравер прямой с торцом «полумесяц» D=3.175x12x38 S=3.175 Tideway LC30300175 необходимо проверить соответствие хвостовика диаметром 3.175 мм используемой цанге и надёжность фиксации инструмента в шпинделе.
