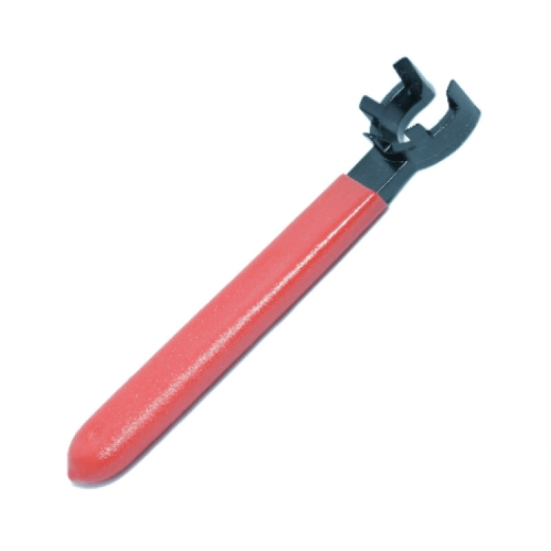

Это ручной инструмент для затяжки и ослабления прижимной гайки цангового патрона. Его используют при замене фрез, свёрл и другой оснастки в шпинделе станка.
Цанговая система 11. ER11 применяется в компактных цанговых узлах для инструмента с небольшим хвостовиком. При обслуживании важно полностью посадить ключ на гайку и не допускать перекоса. Из-за небольших размеров рабочих элементов чрезмерное усилие может повредить зацепы или резьбу.
Исполнение M — с прорезиненной рукояткой. Рукоятка обеспечивает удобный захват при ручном обслуживании. Установите рабочую часть на гайку без перекоса и убедитесь в надёжном зацеплении. Не допускайте проскальзывания инструмента и не увеличивайте усилие за счёт удлинения рукоятки.
Порядок работы. Начинайте работу только после остановки станка. Убедитесь, что ключ правильно установлен на гайке, затем ослабьте её для извлечения инструмента. После установки оснастки затяните гайку в соответствии с инструкцией к патрону.
Как определить достаточное усилие
Затягивайте гайку плавным, контролируемым движением. Не дёргайте ключ и не наваливайтесь на рукоятку всем весом тела. При правильной посадке ключ остаётся в зацеплении с гайкой, а усилие передаётся без рывков. Если для затяжки требуется необычно большое усилие, проверьте чистоту резьбы, состояние цанги и правильность установки деталей.
Недостаточная затяжка может привести к смещению инструмента во время обработки. Чрезмерное усилие способно повредить резьбу, гайку или элементы цангового узла. Если производитель патрона указывает момент затяжки, соблюдайте это значение: ощущения руки не заменяют заданный момент.
Обслуживание ключа
После работы удаляйте с рабочей части металлическую пыль, стружку и остатки смазки сухой ветошью. Регулярно осматривайте зацепы: деформация, трещины и заметный износ ухудшают посадку на гайке и повышают риск соскальзывания. Не стачивайте и не подгибайте рабочую часть для подгонки под гайку.
У ключа с прорезиненной рукояткой проверяйте целостность покрытия. Если резина отслаивается, растрескивается или проворачивается на рукоятке, инструмент необходимо осмотреть и при необходимости заменить. Не применяйте агрессивные растворители без подтверждения их совместимости с покрытием.
Хранение
После очистки храните ключ в сухом инструментальном ящике или закрытом шкафу. Не оставляйте его на станке рядом с охлаждающей жидкостью, влажной ветошью и металлической стружкой. Продолжительный контакт с влагой может вызвать коррозию металлических поверхностей.
При длительном хранении допустимо использовать подходящее антикоррозионное средство для открытых металлических поверхностей. Перед следующим применением удалите его остатки с рабочей части, чтобы не загрязнять гайку и цанговый узел. Не допускайте ударов по ключу и не храните его под тяжёлыми деталями, которые могут деформировать рабочую часть.
Перед заказом проверьте размер ER и исполнение гайки установленного патрона. Правильно подобранный ключ облегчает обслуживание и помогает сохранить рабочие поверхности зажимного узла.
Тип оснастки: Ключи для цанговых патронов и гаек
