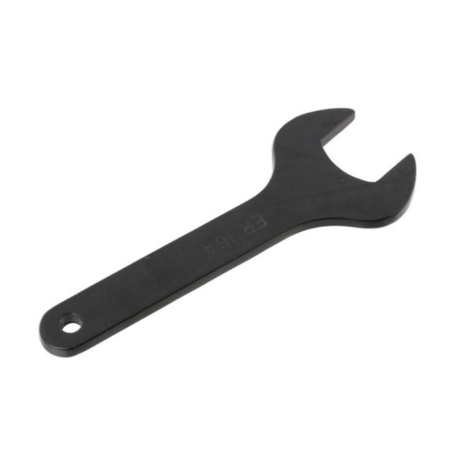

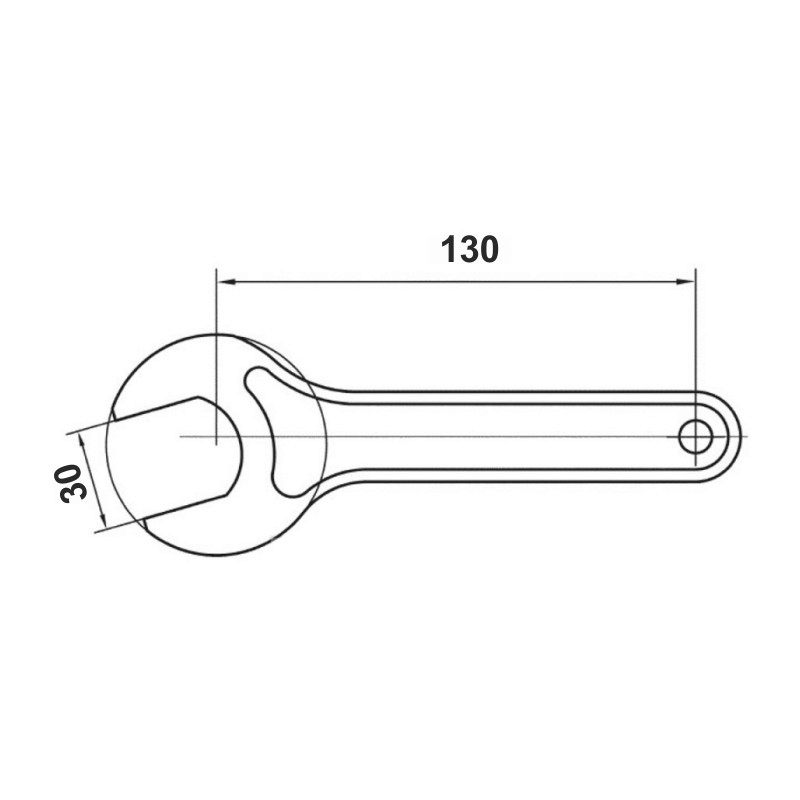

Ключ ER20 тип A A/ER20 — ручной инструмент для затяжки и ослабления прижимной гайки цангового патрона ER. Гайка прижимает цангу, а цанга удерживает хвостовик фрезы, сверла или другого инструмента в шпинделе. Ключ используют при смене оснастки, очистке зажимного узла и техническом обслуживании оборудования.
Главное при работе — не приложить как можно больше силы, а правильно передать усилие на гайку. Ключ должен соответствовать размеру цанговой системы и конструкции гайки, полностью входить в зацепление и не перекашиваться. Неподходящий инструмент может повредить пазы, грани или рабочую поверхность гайки.
Подбор по размеру ER 20. ER20 рассчитан на более крупную оснастку, чем компактные системы ER11 и ER16. Такой типоразмер встречается на универсальном фрезерном оборудовании и станках для производственных задач. С увеличением системы обычно растут размеры патрона и применяемого инструмента, однако необходимое усилие затяжки определяется конструкцией конкретного зажимного узла.
Металлический ключ типа A
У ключа типа A металлическая рукоятка и металлическая рабочая часть. Усилие передаётся непосредственно через корпус инструмента. При работе держите ключ уверенно, не допускайте проскальзывания руки и следите, чтобы рабочая часть оставалась в зацеплении с гайкой.
Если металлическую рукоятку неудобно удерживать, её можно обмотать изолентой в несколько ровных слоёв. Это допустимо только как дополнительное покрытие рукоятки: изолента не должна попадать на рабочую часть, мешать посадке ключа или скрывать трещины и деформации. Если покрытие начинает проворачиваться или становится липким, его следует заменить.
Как правильно затягивать гайку
Перед заменой оснастки остановите шпиндель и исключите случайный запуск станка. Если предусмотрена блокировка шпинделя, используйте её по инструкции оборудования. Убедитесь, что ключ соответствует гайке, а его рабочая часть не повреждена.
Установите ключ до полного зацепления. Ослабляйте гайку плавным движением, удерживая инструмент в рабочем положении. После установки оснастки затягивайте гайку в соответствии с требованиями производителя патрона. Не затягивайте её рывком и не пытайтесь добиться максимального усилия только за счёт силы рук.
Как понять, что усилия достаточно? Без заданного производителем момента затяжки нельзя определить универсальное усилие по ощущениям для всех размеров ER. Практический ориентир — плавное, контролируемое движение без рывка, при котором гайка надёжно фиксирует оснастку согласно инструкции патрона. Не нужно давить всем весом тела, резко дёргать ключ или наращивать длину рукоятки трубой. Если для затяжки требуется необычно большое усилие, проверьте чистоту резьбы, состояние цанги, гайки и правильность установки инструмента.
Слишком слабая затяжка может привести к смещению инструмента во время обработки. Чрезмерная — к повреждению резьбы, гайки, цанги или других элементов зажимного узла. Если производитель указывает момент затяжки, используйте его как основной ориентир. Ощущения руки не заменяют заданный момент там, где он регламентирован.
Обслуживание ключа
Ключ не требует сложного обслуживания, но его рабочая часть должна оставаться чистой и сохранять исходную форму. После использования удаляйте стружку, пыль и остатки смазки сухой ветошью. Осматривайте зацепы: скруглённые, погнутые или выкрошенные участки ухудшают посадку на гайке и повышают риск соскальзывания.
Не стачивайте рабочие поверхности и не подгибайте зацепы для подгонки к неподходящей гайке. Такой ремонт меняет геометрию зацепления и может сделать работу небезопасной. Если ключ не садится на гайку без перекоса, сначала проверьте размер ER и исполнение гайки.
У ключей S, UM и M контролируйте состояние прорезиненной рукоятки. Не используйте агрессивные растворители, если их совместимость с покрытием не подтверждена. При наличии масла на ручке сначала очистите её и убедитесь, что поверхность не скользит.
У металлического ключа A проверяйте рабочую часть и рукоятку на коррозию, трещины и деформации. При необходимости дополнительного удобства рукоятку можно обмотать изолентой, не закрывая рабочие поверхности. Такое покрытие не заменяет ремонт повреждённого инструмента.
Как хранить ключи
После очистки храните ключ в сухом месте, отдельно от стружки, охлаждающей жидкости и влажной ветоши. Не оставляйте инструмент на станке, возле мойки или в зоне, где на него постоянно попадают брызги СОЖ. Для хранения подходят инструментальный ящик, закрытый шкаф или отведённое место на панели с держателями.
Если металлическая поверхность долго находится во влажной среде, на ней может появиться коррозия. Для длительного хранения допустимо нанести на открытые металлические поверхности тонкий слой подходящего антикоррозионного средства. Перед следующим применением удалите его остатки с рабочих поверхностей, чтобы они не загрязняли гайку и цанговый узел.
Не храните ключи вместе с тяжёлым инструментом, который может погнуть рабочую часть или повредить рукоятку. Не допускайте контакта прорезиненных ручек с агрессивными химическими веществами и источниками высокой температуры. Периодически проверяйте состояние инструмента, особенно если он используется ежедневно.
Главное при выборе: ключ должен подходить к конкретной гайке по размеру и форме рабочего зацепления. При правильной посадке усилие передаётся без перекоса, а инструмент не соскальзывает при обычной ручной работе.
