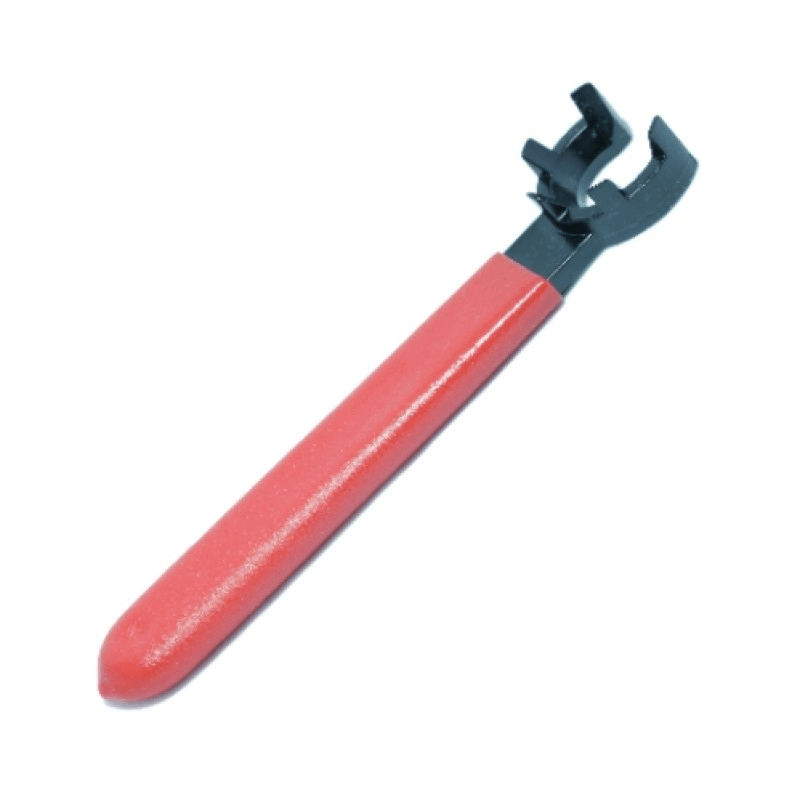

Ключ предназначен для обслуживания цангового зажимного узла. Он позволяет ослабить гайку для извлечения инструмента и затянуть её после установки оснастки.
Цанговая система 20. ER20 предназначен для цангового зажима инструмента соответствующего типоразмера. Ключ применяют при смене оснастки и обслуживании патрона. Во время работы удерживайте его в правильном положении и прикладывайте усилие плавно, без ударов и рывков.
Исполнение M — с прорезиненной рукояткой. Рукоятка обеспечивает удобный захват при ручном обслуживании. Установите рабочую часть на гайку без перекоса и убедитесь в надёжном зацеплении. Не допускайте проскальзывания инструмента и не увеличивайте усилие за счёт удлинения рукоятки.
Порядок работы. Перед заменой оснастки остановите станок и исключите случайный запуск шпинделя. Ослабьте гайку, извлеките инструмент, установите новую оснастку и затяните гайку согласно требованиям производителя патрона.
Как определить достаточное усилие
Затягивайте гайку плавным, контролируемым движением. Не дёргайте ключ и не наваливайтесь на рукоятку всем весом тела. При правильной посадке ключ остаётся в зацеплении с гайкой, а усилие передаётся без рывков. Если для затяжки требуется необычно большое усилие, проверьте чистоту резьбы, состояние цанги и правильность установки деталей.
Недостаточная затяжка может привести к смещению инструмента во время обработки. Чрезмерное усилие способно повредить резьбу, гайку или элементы цангового узла. Если производитель патрона указывает момент затяжки, соблюдайте это значение: ощущения руки не заменяют заданный момент.
Обслуживание ключа
После работы удаляйте с рабочей части металлическую пыль, стружку и остатки смазки сухой ветошью. Регулярно осматривайте зацепы: деформация, трещины и заметный износ ухудшают посадку на гайке и повышают риск соскальзывания. Не стачивайте и не подгибайте рабочую часть для подгонки под гайку.
У ключа с прорезиненной рукояткой проверяйте целостность покрытия. Если резина отслаивается, растрескивается или проворачивается на рукоятке, инструмент необходимо осмотреть и при необходимости заменить. Не применяйте агрессивные растворители без подтверждения их совместимости с покрытием.
Хранение
После очистки храните ключ в сухом инструментальном ящике или закрытом шкафу. Не оставляйте его на станке рядом с охлаждающей жидкостью, влажной ветошью и металлической стружкой. Продолжительный контакт с влагой может вызвать коррозию металлических поверхностей.
При длительном хранении допустимо использовать подходящее антикоррозионное средство для открытых металлических поверхностей. Перед следующим применением удалите его остатки с рабочей части, чтобы не загрязнять гайку и цанговый узел. Не допускайте ударов по ключу и не храните его под тяжёлыми деталями, которые могут деформировать рабочую часть.
Регулярно очищайте ключ, проверяйте рабочую часть и храните инструмент в сухом месте. Это помогает сохранить точность зацепления и снижает риск повреждения гайки при обслуживании.
Тип оснастки: Ключи для цанговых патронов и гаек
