Шпиндели используются на портальных и консольных фрезерных, гравировальных и раскроечных станках с ЧПУ, однако может использоваться и в других областях промышленности.
Набор "Шпиндель 2.2 кВт вод. охл. + инвертор 2.2 кВт +аксессуары" позволяют обрабатывать самые различные материалы такие как пластики, дерево, МДФ, фанеру, композиты, алюминий, медь, латунь и другие цветные металлы.
Шпиндель имеет цанговым патрон размера ER-20, под стандарт цанги DIN6499.
Электрошпиндель на основе асинхронного двигателя (мотор-шпиндель) имеет Жидкостное охлаждение, предназначен для фрезерно-гравировальных работ и сверления. Обороты: 6000...24000 об/мин, Максимальная частота: 400 Гц, Крутящий момент: 0.91 Nm, Мощность: 2.2 кВт, Цанговый патрон: ER-20.
Конструктивно, шпиндель 2.2 кВт выполнен на основе трехфазного асинхронного двигателя с короткозамкнутым ротором. Вал шпинделя и ротор являются единой конструкцией, установленной на радиально-упорные подшипники.
В качестве нижнего ряда подшипников используются прецизионные подшипники 2х7005с P4, в качестве верхнего ряда используется 1x7002c P4. Все подшипники гибридные - со стальными обоймами и керамическими шариками, закрытого типа, с заложенной консистентной смазкой. Данные подшипники не требуют какого-либо обслуживания на протяжении всего срока работы шпинделя.
Для управления шпинделем необходимо использовать высокочастотный инвертор для асинхронного двигателя, работающем в режиме скалярного или векторного управления.
Подключение шпинделя к инвертору осуществляется с помощью разъема с 4 контактами. Инвертор должен быть настроен для работы со шпинделем для обеспечения наиболее корректного режима работы.
В комплект поставки входит: Шпиндель - 1 шт., Гайка ER20 - 1 шт., Цанга ER20 - 1 шт., Клемма - 1 шт., Инвертор - 1 шт., Инструкция - 1 шт., Держатель - 1 шт., Помпа 3500l/h -1 шт., Трубка - 10 м
.Набор "Шпиндель 2.2 кВт вод. охл. + инвертор 2.2 кВт +аксессуары" имеет хорошую индивидуальную упаковку из формованного пенопласта. Дополнительно при доставке транспортными и курьерскими компаниями упаковка оборачивается стейч пленкой и скотчем и может быть упакована в картонную коробку. Все комплектующие к шпинделю уложены в ниши формованной упаковки.
Страна происхождения электрошпинделя - Китай.

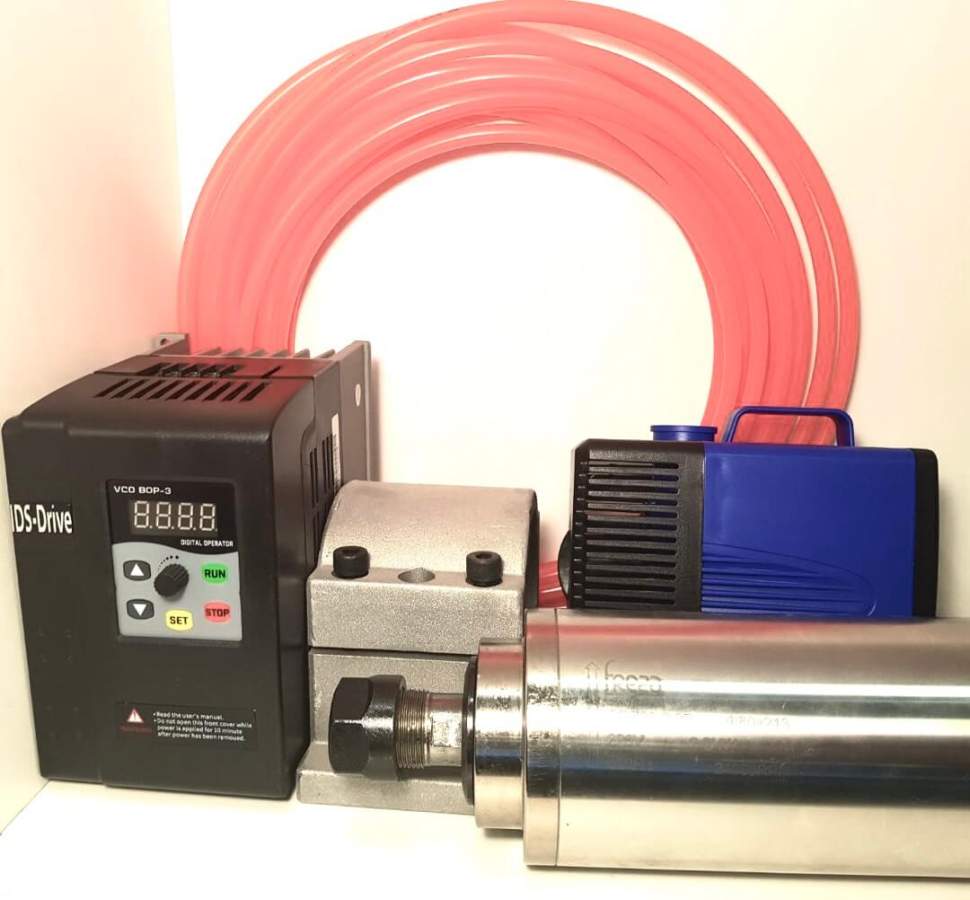

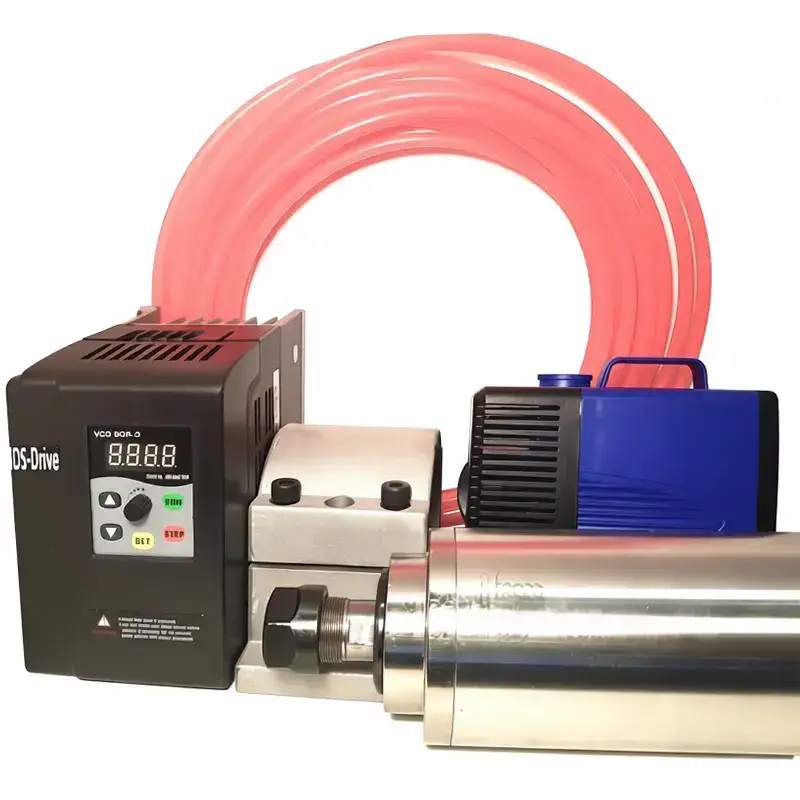

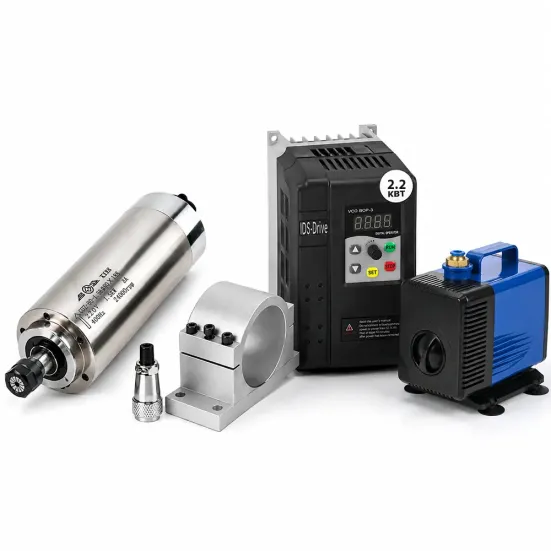

Состав набора:
Шпиндель 2.2 кВт GDZ-80-2.2B - 1 шт.
Инвертор IDS Drive M222T2B-150 2,2 КВт 220 В - 1 шт.
Кронштейн (держатель) для шпинделя 80 мм
- 1 шт.
Водяная помпа для охлаждения шпинделя 3500 l/h - 1 шт.
Полиуретановая гибкая трубка 5х8 - 10 м.
