Гибкие воздуховоды бренда WOODWORK (Россия) производятся в соответствии с международными стандартами и предназначены для промышленных систем вентиляции и аспирации. Ниже приведено подробное руководство по свойствам полиуретановых шлангов (серия PU-500), а также правила подбора, монтажа и эксплуатации всей линейки гибких воздуховодов.

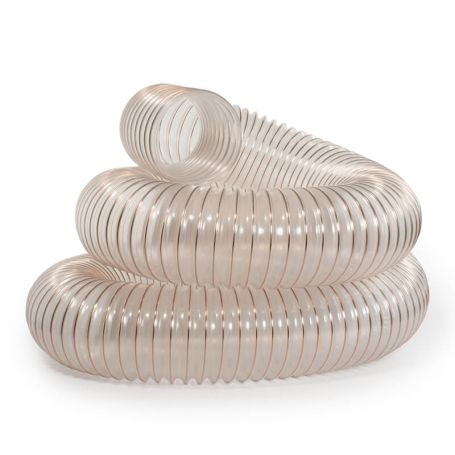

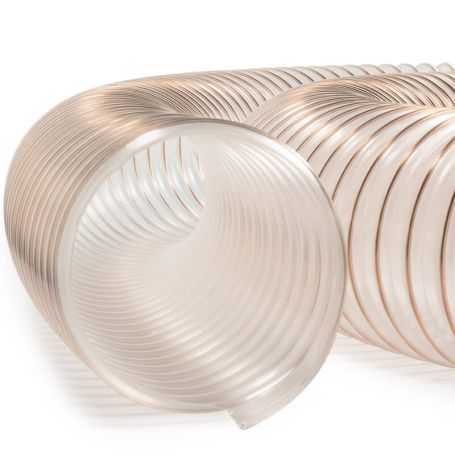

1. Полиуретановые шланги (серия PU-500): Технические особенности
Шланги из 100% полиуретана, армированные высокоуглеродистой стальной спиралью с антикоррозийным покрытием, созданы для самых суровых условий эксплуатации.
Ключевые преимущества:
- Экстремальная износостойкость: Идеальная абразивостойкость, устойчивость к маслам, нефтепродуктам, УФ-лучам и озону.
- Гибкость и прочность: Малый радиус изгиба, устойчивость к многократным перегибам и вибрациям. Высокий предел прочности на разрыв.
- Оптимизация потока: Внутренняя поверхность гладкая, что снижает аэродинамическое сопротивление.
- Безопасность: При заземлении стальной спирали шланг не накапливает статическое электричество.
- Температурный режим: От -40 °С до +90 °С (кратковременно до 30 мин. выдерживает +125 °С).
- Конструкция: Прозрачная стенка (толщина между витками от 0,5 мм) позволяет визуально контролировать транспортируемый материал.
Сферы применения: Деревообработка, строительство, пищевая и сельхозпромышленность. Отлично подходят для удаления стружки, бумажных/текстильных волокон, сварочного дыма, масляных испарений и абразивной пыли.
2. Как выбрать серию воздуховодов?
Материал стенки определяет стойкость к абразивам. Для деревообработки и промышленности рекомендуем подбирать серию в зависимости от задачи:
| Серия | Материал | Назначение и тип удаляемых сред |
|---|---|---|
| PVP-300 | ПВХ | Воздух, мелкая пыль, слабый абразив. |
| PO-500 | Полиолефин | Пыль, опилки, мелкая стружка. |
| PU-500 | Полиуретан | Крупная стружка, тяжелый и крупный абразив. |
3. Логистика и хранение: экономия до 90%
Для удешевления доставки воздуховоды WOODWORK сжимаются вакуумным методом (коэффициент сжатия до 10:1) и упаковываются в картон.
⚠️ Важное правило хранения: Все полимерные материалы «памятуют» форму после вакуумной упаковки. Перед монтажом шланг обязательно должен отлежаться 12–24 часа в теплом помещении, чтобы полностью распрямиться и восстановить геометрию.
4. Правила монтажа и крепления
Грамотный монтаж — залог долговечности системы и отсутствия потерь давления.
Основные требования:
- Растяжение: Воздуховод должен быть растянут полностью. Использование «запаса по длине» или монтаж в натяг с заломами недопустимы.
- Провисание: Максимальное провисание между точками крепления — не более 50 мм на 1 метр.
- Крепеж: Используйте кронштейны достаточной ширины, чтобы не деформировать шланг. Шаг подвески: 1,5–3 м (горизонтально) и 1–1,8 м (вертикально, с использованием стабилизирующих хомутов).
- Проходы через стены: Обязательно использование металлических гильз или переходников.
- Аэродинамика: Всегда учитывайте направление намотки спирали — воздух должен двигаться «по спирали».
- Замена: Поврежденные участки не ремонтируются, а заменяются на новый рукав.
5. Резка и соединение
Как правильно отрезать рукав:
- Полностью растяните отлежавшийся воздуховод.
- Нанесите метку мягким маркером (чтобы не повредить материал).
- Разрежьте стенку строго по витку острым ножом.
- Перекусите стальную спираль бокорезами или кусачками.
Правила стыковки:
- Соединение выполняется через ниппели.
- Глубина посадки рукава на патрубок — не менее 2 витков.
- Фиксация осуществляется специализированными хомутами с «мостиком».
- Перед вводом в эксплуатацию вся система проверяется на герметичность.
6. Ограничения и запреты при эксплуатации
Чтобы избежать аварий и быстрого износа, запрещается:
🚫 Конфигурация и температура:
- Использовать в вертикальных стояках высотой более 2 этажей.
- Эксплуатировать при температуре входящего воздуха выше +120 °С.
🚫 Внешние воздействия:
- Применять на открытом воздухе без защиты от прямых солнечных лучей и осадков (если материал не имеет УФ-стабилизаторов).
- Монтировать в бетонных конструкциях, ниже уровня земли или в прямом контакте с агрессивными средами (без учета защитных свойств материала).
- Игнорировать тепловое излучение от электрических приборов или систем отопления.
🚫 Пожарная безопасность:
- Пропускать через полы и стены в зонах, где по нормам требуются автоматические противопожарные заслонки или клапаны дымоудаления.
Соблюдение этих простых рекомендаций обеспечит бесперебойную работу вашей аспирационной системы на долгие годы!
