| Мощность шпинделя | 6.0 кВт |
| Тип охлаждения | Воздушное активное |
| Скорость вращения шпинделя | 6000...18000 об/мин |
| Номинальная частота | 300 Гц |
| Номинальный ток | 12.6 А |
| Крутящий момент | 3.21 Nm |
| Цанговый патрон | ER-32 |
| Верхняя группа подшипников | 2х7004с P4 |
| Нижняя группа подшипников | 2х7008с P4 |
| Напряжение | 380 В |
Шпиндели используются на портальных и консольных фрезерных, гравировальных и раскроечных станках с ЧПУ, однако может использоваться и в других областях промышленности.

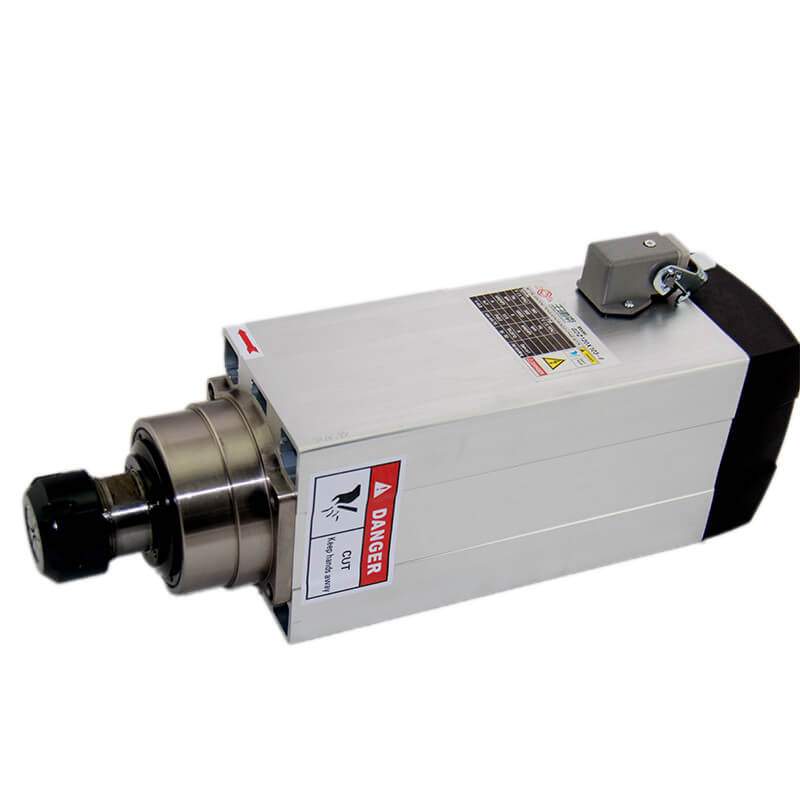

Шпиндель 6.0 кВт GDZ120x103-6 позволяют обрабатывать самые различные материалы такие как пластики, дерево, МДФ, фанеру, композиты, алюминий, медь, латунь и различные виды сталей.
Шпиндель имеет цанговым патрон размера ER-32, под стандарт цанги DIN6499.
Электрошпиндель на основе асинхронного двигателя (мотор-шпиндель) имеет Воздушное активное охлаждение, предназначен для фрезерно-гравировальных работ и сверления. Обороты: 6000...18000 об/мин, Максимальная частота: 300 Гц, Крутящий момент: 3.21 Nm, Мощность: 6.0 кВт, Цанговый патрон: ER-32.
Конструктивно, шпиндель 6.0 кВт выполнен на основе трехфазного асинхронного двигателя с короткозамкнутым ротором. Вал шпинделя и ротор являются единой конструкцией, установленной на радиально-упорные подшипники.
В качестве нижнего ряда подшипников используются прецизионные подшипники 2х7008с P4, в качестве верхнего ряда используется 2х7004с P4. Все подшипники гибридные - со стальными обоймами и керамическими шариками, закрытого типа, с заложенной консистентной смазкой. Данные подшипники не требуют какого-либо обслуживания на протяжении всего срока работы шпинделя.
Для управления шпинделем необходимо использовать высокочастотный инвертор для асинхронного двигателя, работающем в режиме скалярного или векторного управления.
Подключение шпинделя к инвертору осуществляется с помощью разъема с 4 контактами. Инвертор должен быть настроен для работы со шпинделем для обеспечения наиболее корректного режима работы.
В комплект поставки входит: Шпиндель - 1 шт., Гайка ER32 - 1 шт., Цанга ER32 - 1 шт., Клемма - 1 шт., Гаечный ключ - 1 шт.
.Шпиндель 6.0 кВт GDZ120x103-6 имеет хорошую индивидуальную упаковку из формованного пенопласта. Дополнительно при доставке транспортными и курьерскими компаниями упаковка оборачивается стейч пленкой и скотчем и может быть упакована в картонную коробку. Все комплектующие к шпинделю уложены в ниши формованной упаковки.
Страна происхождения электрошпинделя - Китай.
| Мощность шпинделя | 6.0 кВт |
| Тип охлаждения | Воздушное активное |
| Скорость вращения шпинделя | 6000...18000 об/мин |
| Номинальная частота | 300 Гц |
| Номинальный ток | 12.6 А |
| Крутящий момент | 3.21 Nm |
| Цанговый патрон | ER-32 |
| Верхняя группа подшипников | 2х7004с P4 |
| Нижняя группа подшипников | 2х7008с P4 |
| Напряжение | 380 В |
| Страна происхождения | Китай |
| Производитель | Linnan SM Factory |
| Комплект поставки | Шпиндель - 1 шт., Гайка ER32 - 1 шт., Цанга ER32 - 1 шт., Клемма - 1 шт., Гаечный ключ - 1 шт. |
